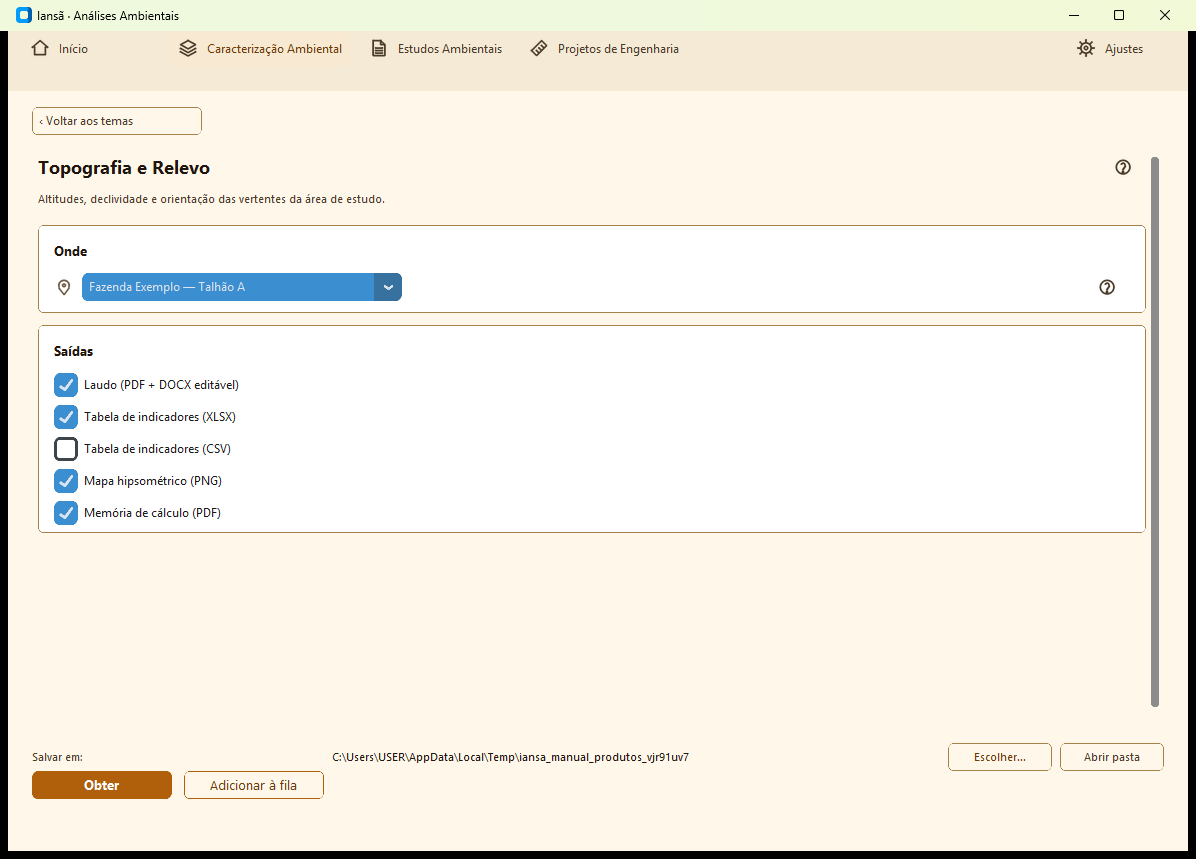

Topografia e Relevo
topografia
Caracterização
v2
Ver o resumo no índice do manual ↑
O que faz
Hipsometria, declividade e aspecto de vertentes (8 setores) sobre uma Área (polígono) da Área de estudo, a partir de um modelo digital de elevação SRTM público (~30 m), buscado em grade sobre a área.
Quando usar no licenciamento
Caracterização do relevo da área de estudo quando o TR pede hipsometria, declividade ou orientação de vertentes. Exige uma Área selecionada — não interpola em ponto isolado.
Entradas
uma Área selecionada na Área de estudo.
Método
Uma célula da grade entra na estatística quando o CENTRO cai dentro do polígono. Declividade e aspecto pelo método de Horn (1981) sobre a janela 3×3 (declividade = arctan do gradiente; aspecto = rumo do gradiente em 8 setores), com as classes de relevo da Embrapa (SiBCS). Célula sem cota (void) nunca vira 0 — entra como "sem dado".
SRTM públicoHorn (1981)
Produtos gerados
PDF + XLSX (também em CSV) + esquema (mapa hipsométrico, PNG) + memória de cálculo.
O documento principal desta ferramenta sai em par: o PDF para arquivar e o DOCX editável ao lado, com o mesmo conteúdo — é nele que você ajusta a redação e completa o que só o responsável técnico sabe, antes de protocolar. O caderno do grupo segue a mesma regra: Caracterização Ambiental.pdf e Caracterização Ambiental.docx, lado a lado na pasta da análise.
Capítulo do caderno "Caracterização Ambiental.pdf"; o XLSX (faixas altimétricas, distribuição de declividade e de setores) vai para a pasta do módulo. O mapa hipsométrico (PNG) pinta cada célula do modelo de elevação na faixa altimétrica em que a tabela do laudo a conta, com barra de escala e a origem do dado no rodapé. A memória de cálculo cita Horn (1981), a Embrapa e o SRTM e é anexada ao caderno (PDF avulso opcional).
Limitações e avisos
MDE público (SRTM), resolução ~30 m — pode ficar mais grosseira em áreas grandes pelo teto de amostragem do servidor. É indicativo; para uso que exija precisão métrica/legal, confira com levantamento topográfico local.
Vale sempre o princípio geral do Iansã: "sem dado" é resultado válido — nada é preenchido em silêncio; todo produto é triagem técnica e não substitui laudo de especialista nem a manifestação do órgão licenciador quando exigida.
