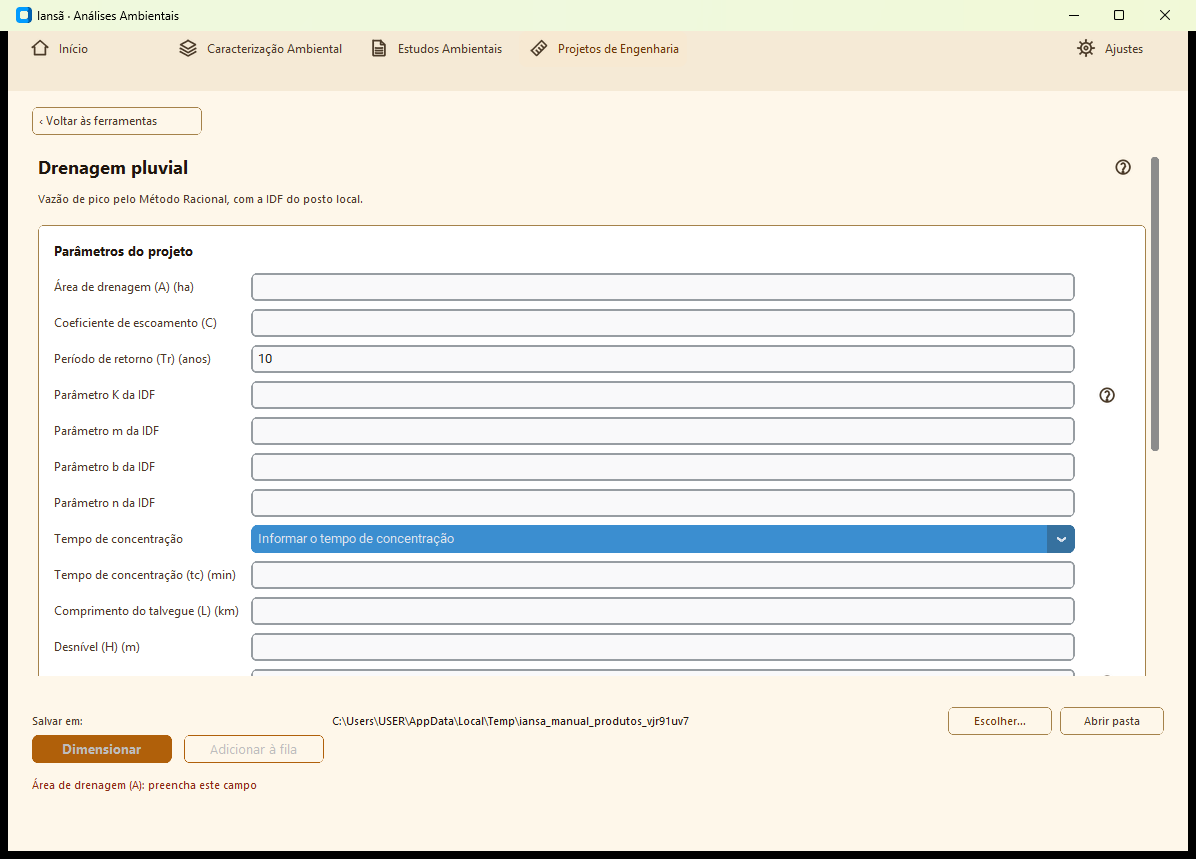

Drenagem Pluvial drenagem Engenharia v2

O que faz

Vazão de projeto pelo Método Racional, com a intensidade pluviométrica da curva IDF e o tempo de concentração por Kirpich; dimensionamento opcional do conduto por Manning.

Quando usar no licenciamento

Projeto de microdrenagem/macrodrenagem e verificação de capacidade de condutos em licenciamento de obras e loteamentos.

Entradas

parâmetros IDF (K/m/b/n), coeficiente C, área/comprimento/desnível da bacia; opcional: rugosidade e declividade do conduto.

Método

Método Racional Q = C·i·A/360 (Kuichling, 1889), com a intensidade i = K·T^m/(t+b)^n da curva IDF (forma de Talbot/Sherman) e o tempo de concentração por Kirpich (1940) a partir do comprimento do talvegue e do desnível. Extensão opcional: diâmetro de conduto circular por Manning, à seção plena. Os parâmetros da IDF (K, m, b, n) e o coeficiente C são específicos de cada posto/estudo — sempre entrada do usuário.

Método Racional — Kuichling (1889)Kirpich (1940)

Produtos gerados

PDF + XLSX (também em CSV) + memória de cálculo.

O documento principal desta ferramenta sai em par: o PDF para arquivar e o DOCX editável ao lado, com o mesmo conteúdo — é nele que você ajusta a redação e completa o que só o responsável técnico sabe, antes de protocolar. O caderno do grupo segue a mesma regra: Projetos de Engenharia.pdf e Projetos de Engenharia.docx, lado a lado na pasta da análise.

Capítulo do caderno "Projetos de Engenharia.pdf"; o XLSX vai para a pasta do módulo; a memória mostra a IDF, o tc e a vazão passo a passo, citando Kuichling e Kirpich; é anexada ao caderno (PDF avulso opcional).

Limitações e avisos

Sem default geográfico de IDF: os coeficientes K/m/b/n vêm do posto/estudo que você escolher. Para talvegues longos (L > 10 km) Kirpich tende a subestimar tc — o produto avisa.

Vale sempre o princípio geral do Iansã: "sem dado" é resultado válido — nada é preenchido em silêncio; todo produto é triagem técnica e não substitui laudo de especialista nem a manifestação do órgão licenciador quando exigida.
