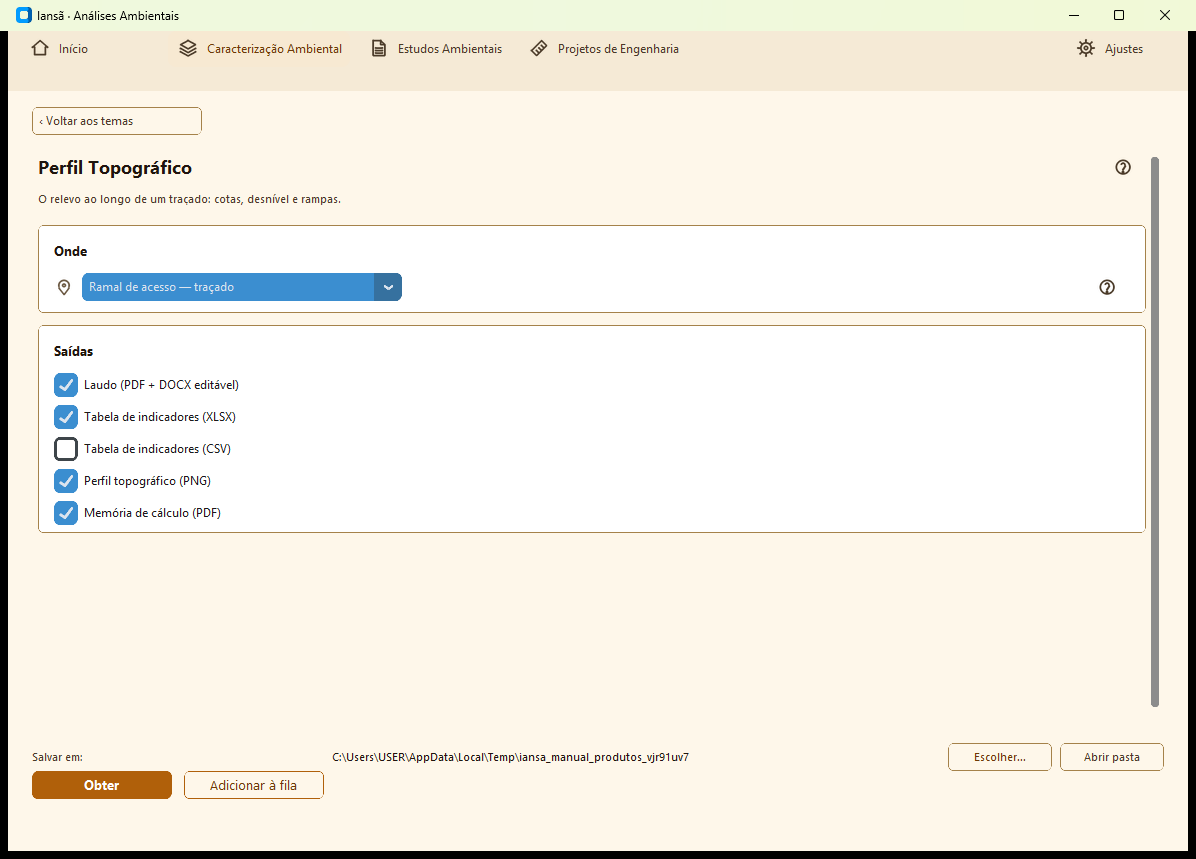

Perfil Topográfico perfil_topografico Caracterização v2

O que faz

Seção longitudinal do relevo ao longo de um TRAÇADO (uma linha da Área de estudo — rodovia, adutora, duto, linha de transmissão, cerca): cotas das duas extremidades, mínima, máxima, amplitude percorrida, desnível entre as pontas, rampa média, rampa mais acentuada e o quilômetro em que ela começa, mais a subida e a descida acumuladas.

Quando usar no licenciamento

Caracterização do relevo atravessado por um empreendimento LINEAR, quando o TR pede o perfil do traçado ou quando é preciso mostrar o desnível e as rampas ao longo dele. Exige uma linha contínua selecionada — para o relevo de uma ÁREA, use Topografia e Relevo.

Entradas

uma Linha selecionada na Área de estudo (traçado contínuo).

Método

O traçado é dividido em intervalos IGUAIS, com as duas pontas como amostras exatas, e o espaçamento acompanha o intervalo de amostragem do modelo (1 arco-segundo, convertido em metros na latitude do traçado pelo menor dos dois eixos), de modo que nenhum trecho representado na fonte passe entre dois pontos do perfil. Traçado longo demais para o teto de consulta do provedor recebe espaçamento maior, e o laudo declara qual foi. Ponto sem cota (void) fica como vazio — nunca 0 e nunca interpolado —, e o trecho que o contém não entra nas médias; o laudo publica sobre quantos trechos as médias foram feitas.

SRTM público

Perfil topográfico do traçado — amostragem e grandezas →

Produtos gerados

PDF + XLSX (também em CSV) + perfil (PNG) + memória de cálculo.

O documento principal desta ferramenta sai em par: o PDF para arquivar e o DOCX editável ao lado, com o mesmo conteúdo — é nele que você ajusta a redação e completa o que só o responsável técnico sabe, antes de protocolar. O caderno do grupo segue a mesma regra: Caracterização Ambiental.pdf e Caracterização Ambiental.docx, lado a lado na pasta da análise.

Capítulo do caderno "Caracterização Ambiental.pdf"; o XLSX traz as grandezas e também o EIXO ponto a ponto (distância × cota), que é o que permite refazer o perfil em outro software. O PNG traz a seção longitudinal com o exagero vertical DECLARADO no rodapé — sem essa declaração um traçado de quilômetros parece uma serra. A memória de cálculo mostra por que a amostragem tem o espaçamento que tem e substitui os números em cada fórmula.

Limitações e avisos

MDE público (SRTM), modelo de SUPERFÍCIE: sob vegetação a cota fica dentro do dossel, e num traçado isso aparece como degrau na entrada e na saída de uma mancha de mata. É triagem — não sustenta greide, volume de terraplenagem nem cota de projeto; para isso, levantamento topográfico local. Traçado partido em trechos separados é recusado: a distância acumulada não atravessa o vão entre eles.

Vale sempre o princípio geral do Iansã: "sem dado" é resultado válido — nada é preenchido em silêncio; todo produto é triagem técnica e não substitui laudo de especialista nem a manifestação do órgão licenciador quando exigida.
