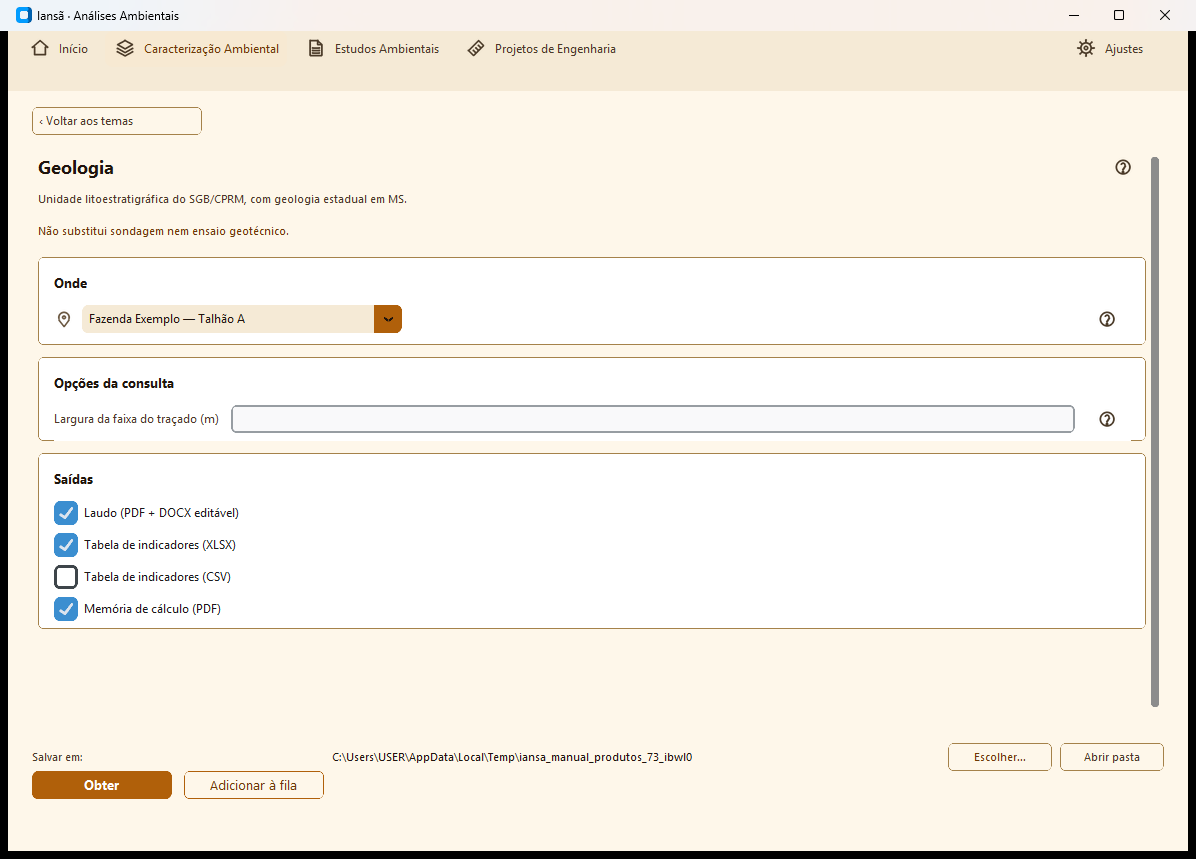

Geologia geologia Caracterização v2

O que faz

O substrato rochoso da área de estudo, sobre qualquer vetor escolhido na zona "Onde": por Área, a proporção de cada unidade litoestratigráfica mapeada dentro do polígono mais a ficha no ponto representativo interno; por Linha, a faixa (buffer com a largura que você informar) recebe o tratamento de área; por Ponto, a ficha pontual — unidade litoestratigráfica do Serviço Geológico do Brasil (SGB/CPRM, via GeoSGB), com sigla, hierarquia, litotipos e idade, e, em Mato Grosso do Sul, a geologia estadual do IMASUL/PIN-MS.

Quando usar no licenciamento

Caracterização do meio físico quando o TR pede geologia, litoestratigrafia, substrato rochoso ou arcabouço geológico. Sai da mesma consulta de Pedologia, Geomorfologia e Hidrogeologia — marcar os quatro é uma consulta só. Para o sistema aquífero use Hidrogeologia, que desde 24/08/2026 é ferramenta e capítulo próprios.

Entradas

um vetor da Área de estudo — Área, Linha (com largura da faixa) ou Ponto.

Método

Melhor esforço: consulta que não se completa vira aviso, nunca erro. Por Área, a proporção de cada unidade é estimada por amostragem em grade de pontos dentro do polígono (ray casting; o passo é declarado no produto) — geometria pura, sem coeficiente novo. A litoestratigrafia é consultada em CASCATA de escalas, e o produto cita a que de fato respondeu, item a item.

Sem norma numerada citada: método público (fórmula de engenharia consagrada) ou etapa definida inteiramente pelo responsável técnico — o Iansã organiza e calcula, sem fabricar coeficiente.

Produtos gerados

ficha (PDF), tabela (XLSX, também em CSV) e memória de cálculo (PDF).

O documento principal desta ferramenta sai em par: o PDF para arquivar e o DOCX editável ao lado, com o mesmo conteúdo — é nele que você ajusta a redação e completa o que só o responsável técnico sabe, antes de protocolar. O caderno do grupo segue a mesma regra: Caracterização Ambiental.pdf e Caracterização Ambiental.docx, lado a lado na pasta da análise.

A ficha entra no capítulo de Geologia do caderno "Caracterização Ambiental.pdf"; os vetores de Área do projeto entram automaticamente.

Limitações e avisos

Mapeamento de RECONHECIMENTO: descreve a unidade de mapeamento em que o alvo cai, não a rocha sob o ponto, e não substitui mapeamento geológico de detalhe, sondagem ou ensaio geotécnico. A litoestratigrafia do SGB/CPRM é consultada em CASCATA — primeiro a folha 1:250.000 e, onde ela não cobre, a carta nacional 1:1.000.000; a ficha cita a escala que REALMENTE respondeu naquele ponto (campo ESCALA da feição), em vez de fixar uma, e avisa quando foi a regional. As proporções por área são estimativas por amostragem em grade (o passo é declarado). A geologia estadual só existe em MS.

Vale sempre o princípio geral do Iansã: "sem dado" é resultado válido — nada é preenchido em silêncio; todo produto é triagem técnica e não substitui laudo de especialista nem a manifestação do órgão licenciador quando exigida.
